熱式質量流量計_測量穩定 維護方便

一、概述

熱式質量流量計是基于熱擴散原理的氣體流量測量儀表，與其它氣體流量計相比，它具有長期穩定、重復性好、安裝維護方便、壓損小等優點，且不需要進行壓力和溫度修正，能直接測量氣體的質量流量，一支傳感器可以同時進行低量程和高量程的流量測量，且適用于φ15mm到φ5m的管徑范圍。它適合單一氣體和固定比例多組分氣體的測量。熱式氣體流量計適用于大口徑管道的測量及在線工藝流程情況下的安裝、拆卸和維護。該產品已廣泛應用于石油、化工、冶金、電力、水處理、電子食品等行業。

二、技術性能

?精度：1%讀數±0.5%F.S

?重復性：±0.2%

?量程：0.05-90m/s

?適用流量范圍：0-5000Nm3/h（φ250空氣）

?適用壓力：＜2MPa，＜3MPa

?適用介質溫度范圍：-25-120℃，-25-200℃，-25-500℃

?適用介質：乙炔、沼氣、氯氣、氟氣、甲烷、乙烷、丙烷、二氧化碳、氧氣、氫氣、氬氣、天然氣、煙氣……

?傳感器直徑：φ3（φ4、φ5）

?測量桿直徑：φ19（標準），特殊（φ25、φ16、φ12、φ10、φ8、φ6）

?傳感器保護管材質：1Cr18Ni9Ti、C276

?耐腐蝕性測量桿和傳感器表面處理：噴涂聚四氟乙烯

?變送器外殼：壓鑄鋁

?供電：24VDC、220VAC

?輸出：4-20mA

?通訊接口：232、485（選項）

?現場顯示：8位累計、四位瞬時、LED或LCD顯示

?氣體轉換系數設定范圍：0-9.999

?供貨類型：分體結構——變送器+流量積算儀（熱式專用）

一體化結構——儀表本身帶流量積算儀

?供貨結構：插入式和管道式

?防護標準：IP65

?電纜出線孔：G1/2（分體）和M20×1.5（一體）

?使用壽命：5年左右

?防爆等級：ExdⅡCT4

三、產品驗收及現場連線

儀表出廠時，已聯好紅藍白三色線（24V供電），其目的：

1、用于用戶通電驗收，避免接線錯誤。

2、在現場接線時，用紅藍白三色線做標志，請您剪斷這三根線，用現場電纜代替；也可以參照說明書接線。紅—24V白—24V4-20mA藍—4-20mA

3、220VAC供電時，引線標記在線頭上。

四、產品安裝

1、安裝位置及對管道的要求

安裝儀表時應遠離彎頭，障礙物，變徑，閥門，以保證有一個穩定的流場，一般要求有一個較長的上下直管道，前直管段長大于10D，后直管段長大于5D。

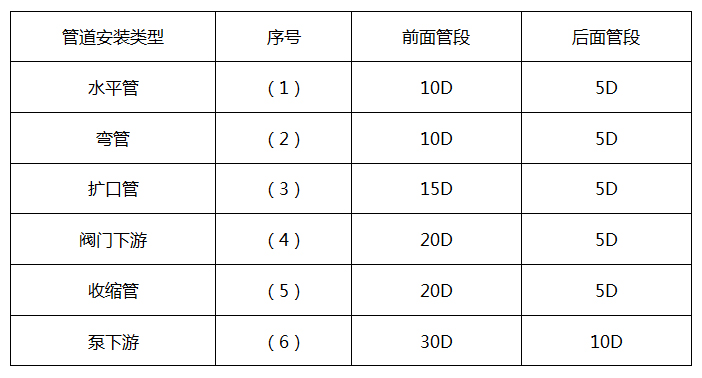

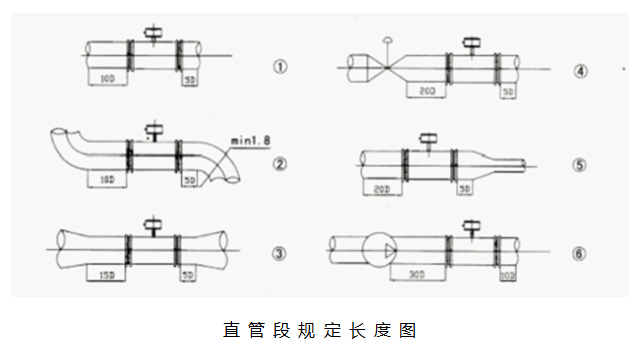

下圖展示了經常遇到的幾種情況所要求的直管段。

2、插入式安裝操作方法

1）插入深度的規定：

氣體在管道中流動，管道中各點的流速是不同的，而且差別很大，一般在管道壁處流速慢，管道中心流速快。通常用平均流速大小來描述管道中介質流動速度，而流量計的安裝是把傳感器插到平均流速點處，并且傳感器開口和流動方向一致。平均流速點找得準確與否，直接關系到測量的準確性?，F(xiàn)場管道中很少有理想的流動，需要現場修正。在大口徑測量及段短的場所，一般采用插入式結構，往往可以用改變插入深度的方法去掃描流場，尋找平均流速點，以使測量做的盡量準確。

在直管段長時，要把傳感器插入到管道內徑的1/8處，可插到1/4處（采用標準表法、噴嘴等計量裝置）。很多流通式結構中也采用插入式方法，傳感器插入已由廠家完成，仍然是整體標定。

2）插入式結構的安裝步驟：

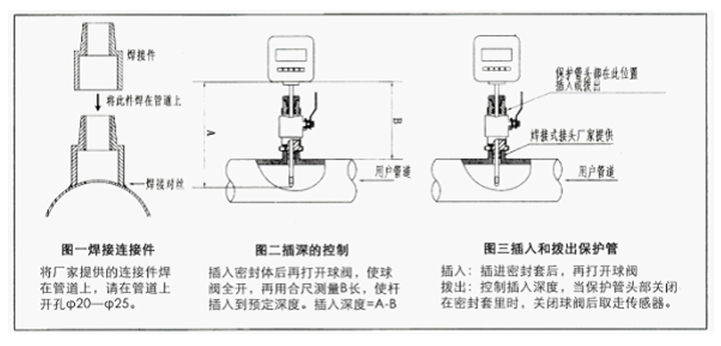

（1）在管道上開φ20—φ25的孔，然后焊接3/4″對絲在該孔上（對絲由廠家提供），請見圖一。

（2）插入流量計，請按圖二方法操作，插入深度按1）所述。

（3）怎樣插入和撥出流量計

在管道中如有氣體，總是希望不因為傳感器的插入和撥出將氣體引出，為此廠家提供帶球閥的密封裝置，利用密封裝置，防止氣體跑出，請見下圖。

注：插入式操作注意要點：

（1）請注意插入方向，規定傳感器中短桿迎風。（在測量桿上有方向標志）

（2）在介質壓力高時，為了防止傳感器不被彈出，在傳感器測量桿上安裝定位環；一方面防止傳感器被彈出，同時也控制了插入深度。一般供貨中，傳感器測量桿上無定位環，插入深度由用戶操作。

（3）傳感器測量桿長度由廠家確定。

3、管道式安裝操作方法

（1）管道式安裝條件同插入式安裝條件相同。

（2）儀表出廠時已經成套，只需要用戶安裝在管道上。
